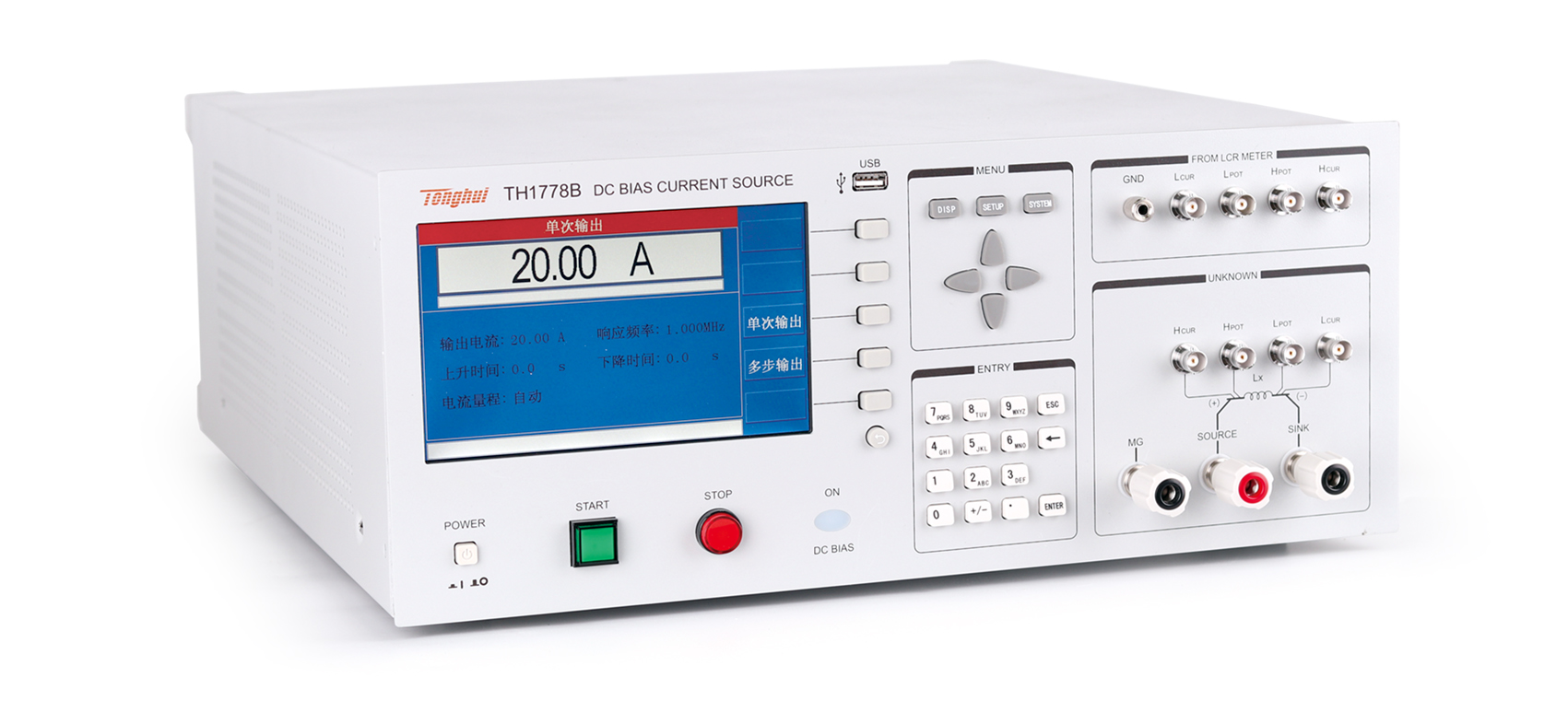

同惠TH1778B 直流偏置電流源產品詳細規格
頻率響應: 0Hz-2MHz .
提供單臺0- 204恒流輸出
不支持聯機
單一電流、步進掃描兩種電流輸出方式
主/從機控制模式，靈活的可裁剪性及可擴展性
精細的電流步進
圖形化操作,中英文界面
兩種SCPI指令模式，適應性強
5種控制模式
直接受控于TH2829/TH2827/TH2838/TH2839/TH2830系列
■ 電感器/電抗器直流特性分析
■ 鐵芯/鐵氧體材料飽和特性分析
■ 其他材料的直流特性分析
|
型號 |
TH1778B |
||
|
顯示 |
7英寸 800×600 RGB TFTLCD屏 |
||
|
操作 |
實體按鍵+腳控開關 |
||
|
支持測量頻率 |
0Hz-2MHz |
||
|
電流范圍 |
0-±20A（不支持疊加） |
||
|
電流 |
量程 |
0mA-1.000A |
1.000A-5.000A |
|
步進 |
5mA |
25mA |
|
|
掃描調整時間 |
4ms-3600s |
10ms-3600s |
|
|
掃描調整小步進 |
5mA |
25mA |
|
|
量程 |
1.000A/5.000A/20.0A |
||
|
輸出電壓 |
10V（此電壓為輸出1.000A時的電壓，不同量程請參照用戶手冊） |
||
|
允許直流電阻 |
Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） |
||
|
允許電感量 |
Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） |
||
|
量程方式 |
自動 |
||
|
啟動及停止控制方式 |
START/STOP實體按鍵、4種腳控、總線 |
||
|
連續加載電流時間 |
保守2-3h，不間斷輸出 |
||
|
功能 |
儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等 |
||
|
LCR連接能力 |
可受控TH2829/TH2827/TH2832/TH2838/TH2839 |
||
|
接口 |
RS232、SlaverLink |
||
