同惠TH1778A 直流偏置電流源產品詳細規格
頻率響應: 0Hz-2MHz
提供單臺0- 20A恒流輸出
多支持6臺聯機，120&恒流輸出
單一電流、步進掃描兩種電流輸出方式
主/從機控制模式,靈活的可裁剪性及可擴展性
精細的電流步進
圖形化操作,中英文界面
兩種SCPI指令模式，適應性強
5種控制模式
直接受控于TH2829. /TH2827/TH2838/TH2839/TH2830系列
TH1778A 直流偏置電流源采用高性能微處理器，能提供單臺 0~20A 的恒流輸出，并可連接從機提升輸出電流至 0~120A，具有優良的可裁剪性及可擴展性，同時配備能與本公司各型 L 表及 LCR 電橋直接連接的測試接口，適用于磁性電感器的交直流疊加測試及為磁性材料的特性分析提供方便實用的磁化電流源。儀器在工作時能接受實時修改的電流，并立即做出響應。 采用新一代交直流疊加測試原理，以適應于高精度、高頻化的測試需求。 儀器擁有全新設計的友好的圖形化操作界面，提供多種控制方式：手動按鍵控制，腳踏開關控制以及遠程指令控制。
■ 電感器/電抗器直流特性分析
■ 鐵芯/鐵氧體材料飽和特性分析
■ 其他材料的直流特性分析
|
型號 |
TH1778A主機 |
||
|
顯示 |
7英寸 800×600 RGB TFTLCD屏 |
||
|
操作 |
實體按鍵+腳控開關 |
||
|
支持測量頻率 |
0Hz-2MHz |
||
|
電流范圍 |
0-±20A |
||
|
電流 |
量程 |
0mA-1.000A |
1.000A-5.000A |
|
步進 |
5mA |
25mA |
|
|
掃描調整時間 |
4ms-3600s |
10ms-3600s |
|
|
掃描調整小步進 |
5mA |
25mA |
|
|
量程 |
1.000A/5.000A/20.0A |
||
|
輸出電壓 |
10V（此電壓為輸出1.000A時的電壓，不同量程請參照用戶手冊） |
||
|
允許直流電阻 |
Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） |
||
|
允許電感量 |
Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） |
||
|
量程方式 |
自動 |
||
|
啟動及停止控制方式 |
START/STOP實體按鍵、4種腳控、總線 |
||
|
連續加載電流時間 |
保守2-3h，不間斷輸出 |
||
|
功能 |
儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等 |
||
|
LCR連接能力 |
可受控TH2829/TH2827/TH2832/TH2838/TH2839 |
||
|

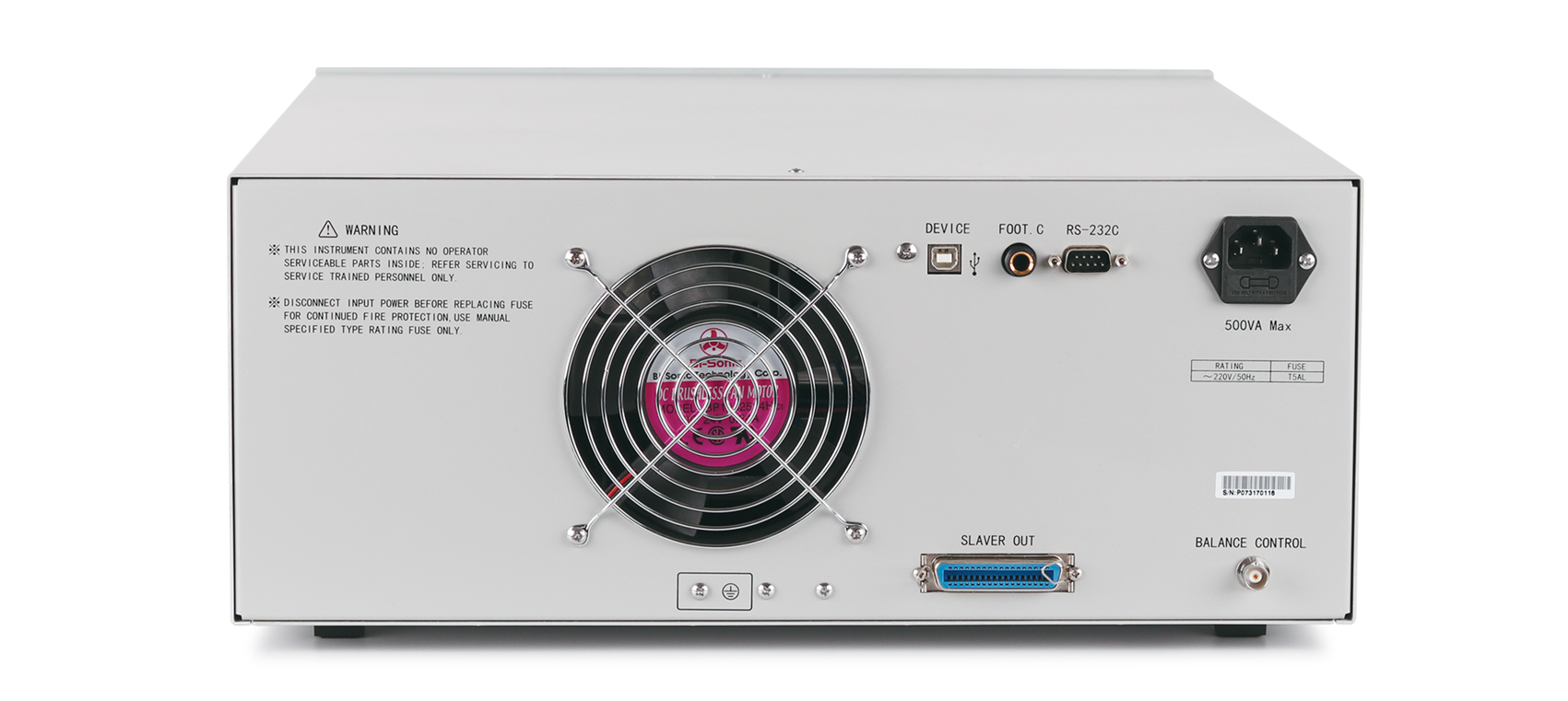

接口 |
RS232、SlaverLink |
||
