同惠TH2683B 絕緣電阻測試儀產品詳細規格
簡介
■ TH2683B絕緣電阻測試儀是帶觸摸功能和彩色液晶顯示的能夠快速測量電子元器件(尤其是電容)、介質材料、設備和電線電纜等絕緣性能的測量儀器，它獨具絕緣電阻/漏電流雙測試功能。TH2683B具有分選輸出及外部單脈沖信號輸入接口，易于流水線聯機操作，配有通信接口可實現計算機對儀器全部功能的異地操作。儀器具有強的抗干擾能力，測試結果穩定可靠。
應用
高值電阻器 電容器絕緣電阻、漏電 各種介質絕緣材料、設備和電線電纜 安規要求絕緣測試
性能特點
絕緣電阻測試范圍: 100kS - 5tS2
測試電壓范圍: 1 - 500V
測試充電電流: 10mA
■
測試速度: 30ms/次
絕緣電阻、漏電流雙顯示
■
針對容性器件的接觸檢查功能
4. 3寸24色觸摸液晶屏，分辨率480X272
可編程的順序測試模式
6檔量程，手動或自動模式
4檔比較功能:三檔合格、-檔不合格
內部文件數量20組,支持u盤文件存取
通過盤自動升級系統固件
腳踏開關觸發功能
|
型號 |
TH2683B |
|
電阻測量范圍 |
100kΩ～5TΩ |
|
電阻測試精度 |
電壓 ≥ 10V 且 I＞10nA ±2% 電壓＜10V 且 I ≤ 10nA ±5% |
|
電流測試范圍 |
量程1：100uA ～ 1mA ，輸入內阻10kΩ量程2：10uA ～ 100uA ，輸入內阻10kΩ量程3：1uA ～ 10uA ，輸入內阻10kΩ量程4：100nA ～ 1uA ，輸入內阻10kΩ量程5：10nA ～ 100nA ，輸入內阻1MΩ量程6：1nA ～ 10nA ，輸入內阻1MΩ |
|
電壓測試范圍 |
1V～500V |
|
電壓測試精度 |
電壓≥10V時，±1%+1V電壓＜10V時，±10%+0.1V |
|
電流限制 |
10mA |
|
開關 |
在前面板上手動打開或關閉，或通過內置的定時器控制或遠控 |
|
充電時間 |
0～999s，可編程 |
|
測量延時 |
0～999s，可編程 |
|
測試速度 |
快速：單次測量時間≤30ms慢速：單次測量時間≤60ms |
|
比較器功能 |
四檔：三檔合格，一檔不合格 |
|
量程方式 |
自動、保持 |
|
存儲器 |
儀器內部，外部U盤 |
|

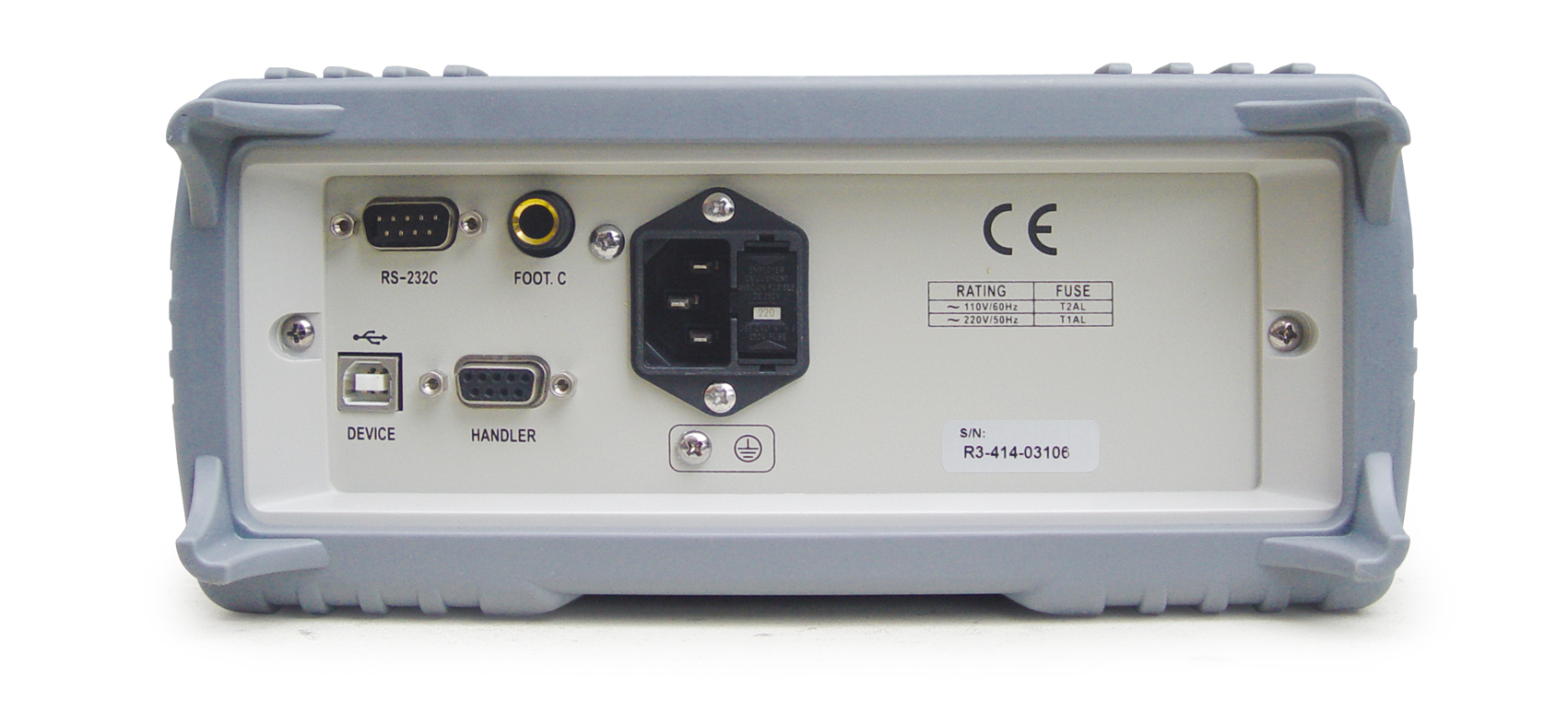

標準接口 |
RS232C，USB HOST，USB DEVICE，HANDLER |
|
一般技術參數 |
|
|
工作溫濕度 |
10℃～40℃，≤90%RH |
|
電源要求 |
90～121V AC（60Hz） 或198～242V AC（50Hz） |
|
功耗 |
＜50VA |
|
體積（mm） |
235mmX104mmX360mm(含外套尺寸) |
|
重量 |
約3.6kg |
