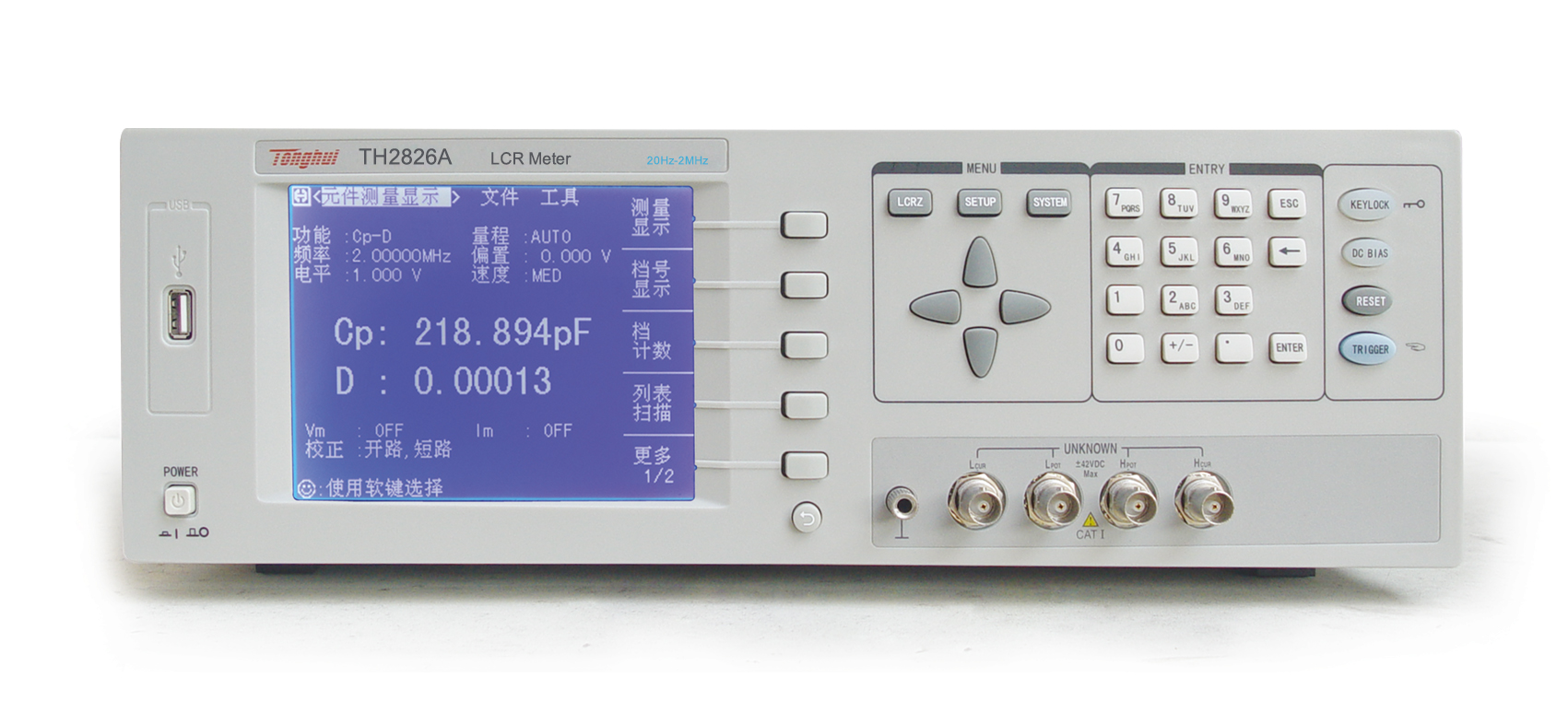

圖片僅供參考,產品以實物為準
同惠TH2826A 高頻LCR數字電橋產品詳細規格
測試頻率: 20Hz~ 2MHz,分辨率: 10mHz步進
基本精度: 0.1%
測量速度: 200次/s
壓電陶瓷、聲波換能器等器件的阻抗分析與測試
具有多參數多頻列表掃描功能
測試電平10mV~5V，1mV步 進
320 X 240點陣大型圖形LCD顯示
五位讀數分辨率
可測量22種阻抗參數組合
四種信號源輸出阻抗
10點列表掃描測試功能
內部自帶直流偏置源
外置偏流源至40A (選件)
電壓或電流的自動電平調整(ALC)功能
V、I測試信號電平監視功能
圖形掃描分析功能
20組內部儀器設定可供儲存/讀職
內建比較器, 10檔分選及計數功能
多種通訊接口方便用戶聯機使用
2m/ 4m測試電纜擴展(選件)
中英文可選操作界面
可通過USB HOST 自動升級儀器工作程序
TH2826 系列元件測試儀是符合 LXI 標準的新一代阻抗測試儀器，其 0.1% 的基本精度、 20Hz ～ 5MHz 的頻率范圍可以滿足元件與材料的測量要求，可測量低 ESR 電容器和高 Q 電感器的測量?？捎糜谥T如傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變容二極管、變壓器等進行諸多電氣性能的分析。
TH2826 系列產品是電子元器件設計、檢驗、質量控制和生產測試強有力的工具。其 高速的測試速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析等 等。其多種輸出阻抗模式可以適應各個電感變壓器廠家的不同標準需求。TH2826 系列產品 以其的性能可以實現商業標準和標準如 IEC 和 MIL 標準的各種測試。
■ 無源元件
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■ 半導體元件
LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析
■ 其它元件
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料
半導體材料的介電常數、導電率和C-V特性
■ 液晶單元
介電常數、彈性常數等C-V特性
|
測試參數 |
C,L,R,Z,Y,X,B,G,D,Q,θ,DCR |
|
|
測試頻率 |
TH2826A |
20 Hz～2MHz,10mHz步進 |
|
測試信號電平 |
f≤1MHz |
10mV～5V,±（10%+10mV） |
|
f>1MHz |
10mV～1V,±（20%+10mV) |
|
|
輸出阻抗 |
10Ω, 30Ω, 50Ω, 100Ω |
|
|
基本準確度 |
0.1% |
|
|
顯示范圍
|
L |
0.0001 uH ～ 9.9999kH |
|
C |
0.0001 pF ～ 9.9999F |
|
|
R,X,Z,DCR |
0.0001 Ω ～ 99.999 MΩ |
|
|
Y, B, G |
0.0001 nS ～ 99.999 S |
|
|
D |
0.0001 ～ 9.9999 |
|
|
Q |
0.0001 ～ 99999 |
|
|
θ |
-179.99°～ 179.99° |
|
|
測量速度 |
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s |
|
|
校準功能 |
開路 / 短路點頻、掃頻清零，負載校準 |
|
|
等效方式 |
串聯方式, 并聯方式 |
|
|
量程方式 |
自動, 保持 |
|
|
顯示方式 |
直讀, Δ, Δ% |
|
|
觸發方式 |
內部, 手動, 外部, 總線 |
|
|
內部直流偏 |
電壓模式 |
-5V ～ +5V, ±(10%+10mV), 1mV步進 |
|
置源 |
電流模式（內阻為50Ω） |
-100mA ～ +100mA, ±(10%+0.2mA),20uA步進 |
|
比較器功能 |
10檔分選及計數功能 |
|
|
顯示器 |
320×240點陣圖形LCD顯示 |
|
|
存儲器 |
可保存20組儀器設定值 |
|
|
接口 |
USB DEVICE( USBTMC and USBCDC support) |
|
|
USB HOST(FAT16 and FAT32 support) |
||
|
LAN(LXI class C support) |
||
|
RS232C |
||
|
HANDLER |
||
|
GPIB（選件） |
||
