低壓電流互感器變比測試儀產品詳細規格
商品描述

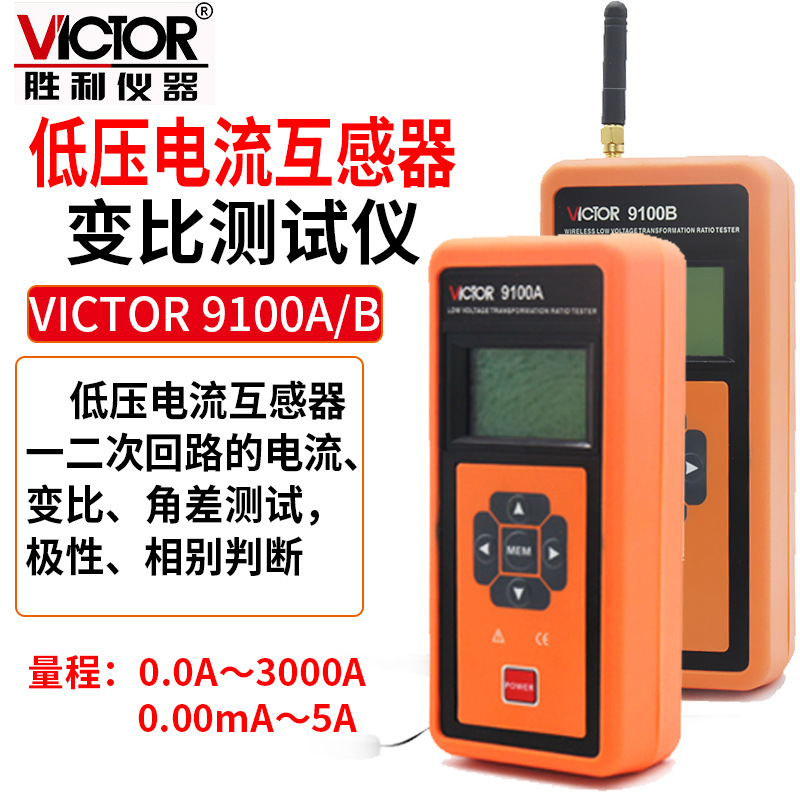

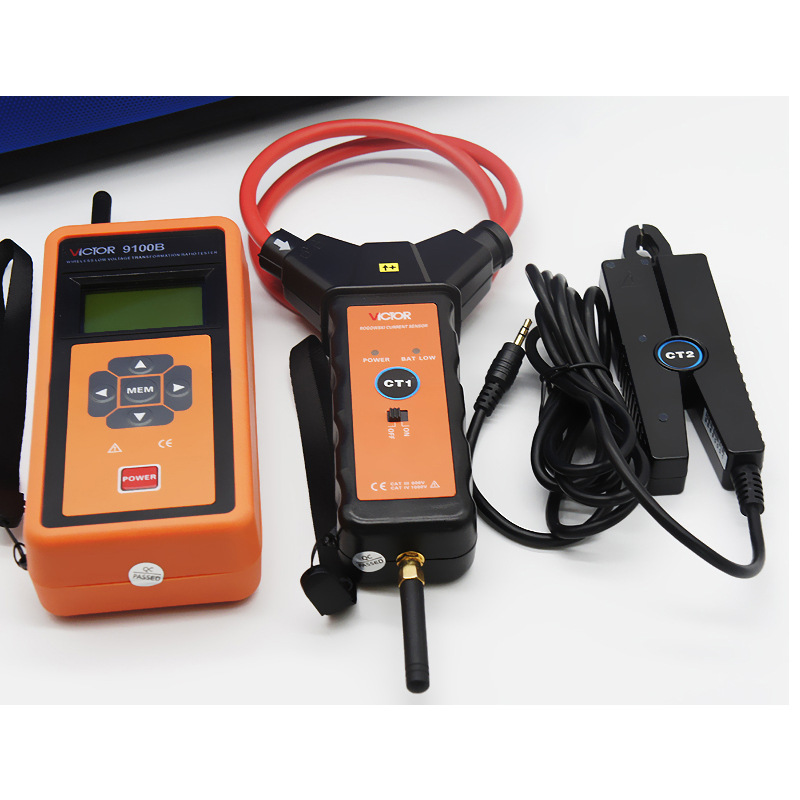

VICTOR9100A/B系列低壓電流互感器變比測試儀可廣泛應用在380/220伏電力系統中，可以方便、快捷實現在線對計量裝置中電流互感器進行現場檢測及對380/220伏電力系統中的電流、漏電電流量值的測定，實現了不需停電就能準確測試出實際運行中的電流互感器變比、角差、相別、極性。測試儀由主機、一次柔性電流鉗、二次電流鉗組成，柔性電流鉗直徑為8mm，特別適用于狹小空間及密集排線的測試場，為用電檢查人員提供一種安全、準確、便捷的電力儀器，它的投入應用必將給電力企業在用電管理中帶來顯著的經濟效益和社會效益。
其中VICTOR9100B低壓無線電流互感器變比測試儀，一次電流鉗采用無線傳送方式，傳輸距離100米，使用更加方便。
型號區別
| 產品型號 | 一次電流鉗 | 二次電流鉗 | 變比 | 角差 |
一次電流鉗與 主機聯接方式 |
| VICTOR9100A | 0．0A～3000A | 0．00mA～5A | 1～500 | 0～360° | 有線連接。 |
| VICTOR9100B | 0．0A～3000A | 0．00mA～5A | 1～500 | -- | 無線傳輸。 |
| 功 能 | 低壓電流互感器一二次回路的電流、變比、角差測試，極性、相別判斷 |
|
一次電流鉗 測量精度 |
量程：0.0A～3000A；分辨率：0.1A；精度：±1%FS |
|
二次電流鉗 測量精度 |
量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
| 變比測量范圍 | 1～500 |
| 變比分辨率 | 0.1 |
| *角差測試精度 | 量程：0～360°；分辨率：1°；精度：±3°（僅限9100A） |
| 一次電流鉗尺寸 |
CT尺寸：φ200mm；外形尺寸：200mm×245mm×13mm（9100A） CT尺寸：φ200mm；外形尺寸：200mm×370mm×40mm（9100B） |
| 二次電流鉗尺寸 | 鉗口尺寸：φ8mm；外形尺寸：137mm×40mm×19.5mm |
| 主機外形尺寸 | 78mm×165mm×42mm |
| 儀器質量 | 800g |
| 電池規格 | 7#堿性干電池（1.5V×4） |
| 存儲數據 | 約3000組 |
| 采樣速率 | 3次/秒 |
| 電池電壓 | 當電池電壓低于4.8V時，“ ”顯示，提醒更換電池 |
| 溢出顯示 | 量程溢出功能：“OL A”符號顯示 |
| 自動關機 | 約15分鐘 |
|
*一次電流鉗 傳輸距離 |
無線傳輸距離100M（僅限VICTOR9100B） |
| 電流鉗引線 | 長度：2米 |
| 工作溫濕度 | -10℃～50℃；70%RH以下 |
| 存儲溫濕度 | -10℃～60℃；70%RH以下 |
| 絕緣強度 | AC3700V/rms鉗芯與外殼間 |

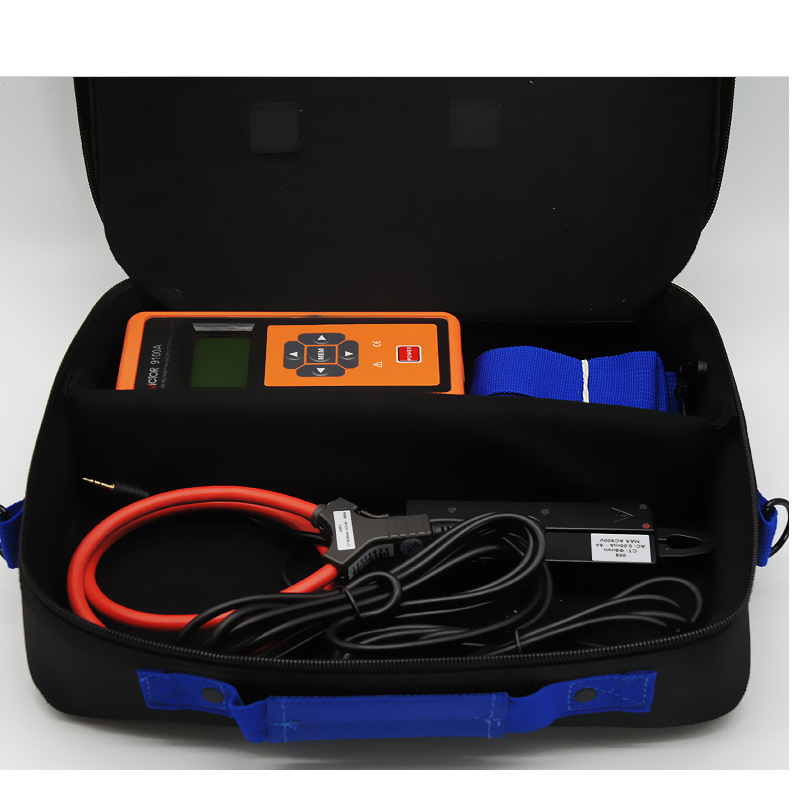

裝箱單
| 主機 | 1臺 |
| 一次電流鉗 | 1個 |
| 二次電流鉗 | 1個 |
| 工具包 | 1個 |
| 電池（堿性干電池AAA 1.5V） | 4個 |
| *電池（6F22 9V） | 1個（僅限VICTOR 9100B） |
| 用戶手冊/合格證 | 1套 |
