無線高低壓變比測試儀產品詳細規格

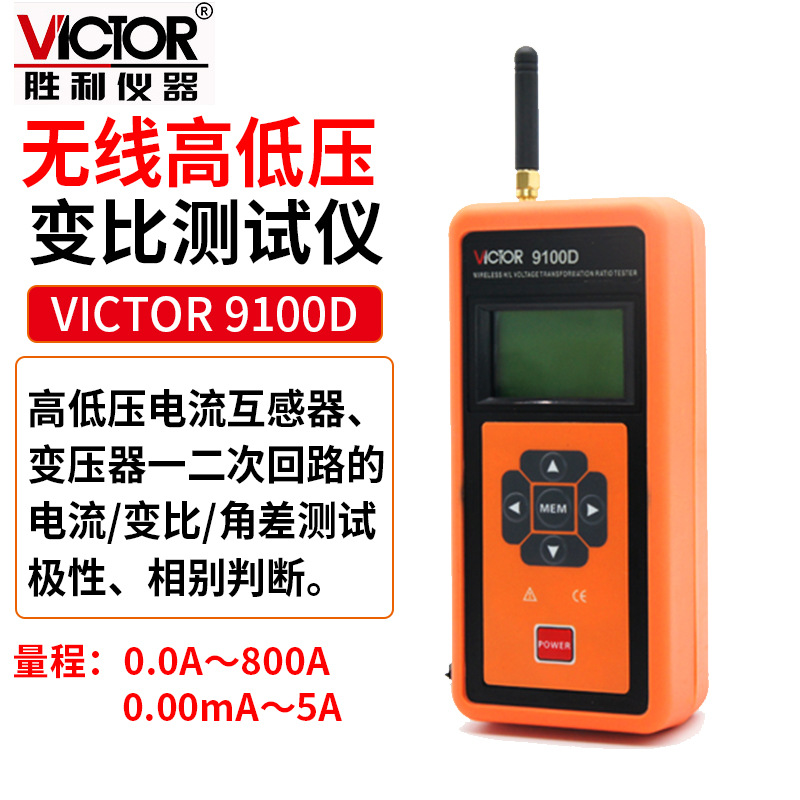

VICTOR9100D無線高低壓變比測試儀突破傳統結構，專為在線測量運行中35KV以下電流互感器、變壓器的一次電流、二次電流大小、變比、角差，相別、極性判斷而精心設計制造的。產品由一次高壓電流鉗、一次低壓柔性電流鉗、二次電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成。本儀器配有兩款一次電流鉗：高壓電流鉗及柔性電流鉗，可應對各種測試場，其中高壓電流鉗采用無線傳送測試數據，傳輸距離100米。
電流鉗采用高性能坡莫合金制作，磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。
主機LCD顯示一目了然，同時具有大存儲空間，能存儲3000組數據。
高壓檢測儀連接5節絕緣桿，可用于60kV以下的具有絕緣外皮的線路或35kV以下裸導線高低壓線路電流測量，高壓電流鉗具有的自動插拔結構通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，省時快捷，廣泛應用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣等特點，絕緣等級110KV。
監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有、小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。
VICTOR9100D無線高低壓變比測試儀，同時具有：高低壓鉗形電流表、高空電流遙測儀等產品的功能。
技術參數
| 功 能 | 高低壓電流互感器、變壓器一二次回路的電流、變比、角差測試，極性、相別判斷。 |
| 電 源 | DC6V 堿性干電池LR03(1.5V AAA×4)連續工作30小時 |
| 測試方式 | 鉗形CT |
|
一次高壓電流鉗 測試精度 |
量程：0.0A～800A；分辨率：0.1A；精度：±0.5%FS |
|
一次柔性電流鉗 測試精度 |
量程：0.0A～3000A；分辨率：0.1A；精度：±1.0%FS |
| 二次電流測試精度 | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
| 變比測量范圍 | 1～500 |
| 變比分辨率 | 0.1 |
| 角差測試精度 | 量程：0～360°；分辨率：1°；精度：±3° |
| 換 檔 | 全自動換檔 |
| 采樣速率 | 2次/秒 |
| 數據存儲 | 3000組，按HOLD鍵保持數據并自動編號存儲（掉電或更換電池不會丟失數據） |
| 數據保持 | 按HOLD鍵保持數據，再按HOLD鍵取消保持 |
| 數據查閱 | 按HOLD鍵+POWER鍵可以進入數據查閱模式 |
| 溢出顯示 | 量程溢出功能：“OL ”符號顯示 |
| 無信號指示 | 當主機沒有收到發射信號時提示“無信號” |
| 自動關機 | 開機約15分鐘后，儀表將自動關機 |
| 電池電壓 | 當電池電壓低于4.8V時，“”顯示，提醒更換電池 |
| 顯示模式 | LCD：128dots×64dots；背光功能，適合昏暗場 |
| LCD尺寸 | 顯示域：44mm×27mm |
| 主機尺寸 | 78mm×165mm×42mm； |
|
一次高壓電流鉗 尺寸 |
鉗口尺寸：φ48mm；外形尺寸：76mm×255mm×31mm； |
|
一次柔性電流鉗 尺寸 |
鉗口尺寸：φ200mm；外形尺寸：200mm×245mm×13mm |
|
二次低壓電流鉗 尺寸 |
鉗口尺寸：φ8mm；外形尺寸：137mm×40mm×19.5mm |
|
一次高壓電流鉗 傳輸距離 |
無線傳輸距離100M |
| 電流鉗引線長 | 2米 |
| 儀表質量 | 5kg(含工具包和絕緣桿) |
| 外界干擾 | 避免特強電磁場；避免433MHz、315MHz同頻干擾 |
| 工作溫濕度 | -25℃～45℃；80%Rh以下 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下 |
| 絕緣桿尺寸 | φ32mm，1m/節,5節 |
| 絕緣桿耐壓 | 110KV |
| 絕緣強度 | 主機與檢測儀：AC1000V/rms(外殼與螺釘之間) |
裝箱單
| 主機 | 1臺 |
| 一次高壓電流鉗 | 1臺 |
| 一次柔性電流鉗 | 1個 |
| 二次低壓電流鉗 | 1個 |
| 絕緣桿（1米/節） | 5節 |
| USB通訊線 | 1個 |
| 軟件光盤 | 1個 |
| 工具包 | 1個 |
| 電池（7#堿性干電池 DC 1.5V） | 8個 |
| 用戶手冊/合格證 | 1套 |
