電能質量分析儀8mm-300mm產品詳細規格
1.1 簡介

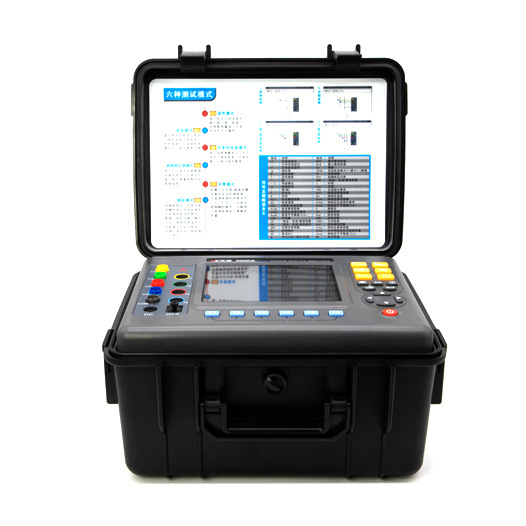

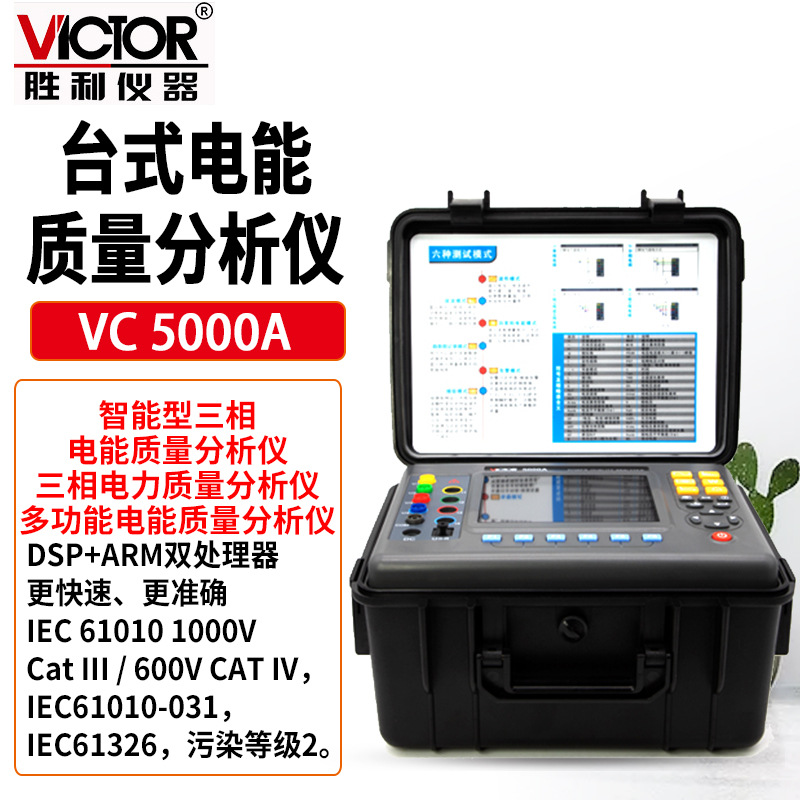

VICTOR 5000A電能質量分析儀是我公司精心研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點?？赏瑫r測量4路電流(ABC三相及中性線電流)，4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
當前電力應用中，因越來越多的大型用電設備，越來越復雜的電網系統而產生的故障也越來越復雜，越來越難以排查，且由于各行業的發展對電網的電能質量提出的要求也越來越高，我們為此提供了這一種可以更快速、更準確地排除復雜電力系統故障，更全面、更系統地監測和維護電能質量參數的測量與分析儀器。
VICTOR 5000A電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣的ADC芯片完成，實現采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數(可根據需要選擇)，5s采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。
電能質量分析儀又名智能型三相電能質量分析儀、多功能電能質量分析儀、三相電力質量分析儀等，同時具有諧波分析儀、相位伏安表、電力參數測試儀等儀器的功能。適用于電力、石化、冶金、鐵路、工礦企業、科研校、計量部門等。尤其適用于對有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
1.2 功能
1.2.1 基本功能
波形實時顯示(4路電壓/4路電流)。
電壓和電流真有效值。
電壓直流成份。
電流和電壓峰值。
電流和電壓半周期有效值的/小值。
相量圖顯示。
各相諧波的測量，達50次諧波。
柱形圖顯示各相電流和電壓的諧波含有率。
總諧波失真度(THD)。
各相有功/無功/視在功率值及總值。
各相有功/無功/視在電能值及總值。
變壓器K因數。
功率因數(PF)和COSφ位移功率因數(DPF)。
短期電壓閃變。
三相不平衡(電壓和電流)。
1.2.2 捕捉記錄功能
◆ 暫態捕捉功能：
可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器多可同時存儲150組瞬態波形。
◆ 啟動電流監測：
可監測線路的浪涌電流，和監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量?？娠@示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形?？捎|發后可記錄約100s，存儲100s內每一個周期的有電流電壓瞬時值，波形曲線。
◆ 趨勢圖記錄存儲功能：
可對基本測試功能的有測試參數(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。(同時選擇20個參數間隔5秒記錄一次，約可以記錄300天)
◆ 告警功能：
可對選定的參數可根據需要設定限值，監測其是否限，限時產生告警日志，比如電壓過壓、電流過流、不平衡度限、某次諧波比限、頻率限、有功功率限、總諧波失真限等，多可設定40組告警監測參數，每一組都可以設定不同監測參數(包括50次諧波共123個不同參數)和限值，可設定限的短時間。多可以存儲12800組告警日志記錄。
◆ 截屏功能：
在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和在測試模式。例如，可以保存電流電壓波形、諧波柱形圖、相量圖等的屏幕圖片。多可同時保存60組截圖。
1.2.3 其他功能
◆ 通訊功能：
通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取偵測和捕捉的暫態波形、趨勢圖記錄、告警日志、截圖等，并顯示在電腦上。
◆ 設置功能：
用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相波形曲線在儀器中相應的顏色。
可設定儀器的接線方式及電網類型。
可選定不同電流鉗和不同電壓測試變比。
可選定中文菜單或者英文菜單。
◆ 中/英文幫助菜單：
操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。
1.3 技術規格
1.3.1 基準條件和工作條件
| 影響量 | 測試項目 | 基準條件 | 工作條件 |
| 環境溫度 | 有參數 | (23±2)℃ | -10℃～40℃ |
| 相對濕度 | 有參數 | 40%～60% | <80% |
| 相電壓 | 有參數 | (100±1%)V | 1.0V～1000V |
| 線電壓 | 測線電壓真有效值 | (200±1%)V | 1.0V～2000V |
| 電流 | 測電流真有效值 | (5±1%)A | 10mA～6000A |
| 電網頻率 | 有參數 | 50Hz±0.1Hz | 40Hz～70Hz |
| 相移 | 測有功功率有功電能 | Cosφ=1 | Cosφ:0.2～1.0 |
| 測無功功率無功電能 | Sinφ=1 | Sinφ:0.2～1.0 | |
| 諧波 | 有參數 | <0.1% | 0.0%～ |
| 電壓不平衡度 | 有參數 | <10% | 0.0%～ |
| 儀器工作電壓 | 有參數 | DC9.8V±0.1V | DC9.5V～10.5V |
| 外電場、磁場 | 有參數 | 應避免 | |
| 被測導線位置 | 測與電流有關的參量 | 被測導線處于鉗口的近似幾何中心位置 | |
1.3.2 一般規格
| 電源 | 可充電鋰電池組9.6V，外接充電器。 |
| 電池電量指示 | 電池符號5格 顯示電量，當電池電量過低時,提示1分鐘后自動關機。 |
| 工作電流 | 約490mA，電池滿電連續工作約10小時。 |
| 顯示模式 | LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm。 |
| 鉗口尺寸(選配) |
FR008尖小形電流鉗：8mm×15mm； FR020圓口形電流鉗：20mm×20mm； FR050圓口形電流鉗：50mm×50mm； FR300R柔性線圈電流傳感器（帶積分器）：Φ300mm。 |
| 儀器尺寸 | 長寬厚：277.2mm×227.5mm×153mm。 |
| 通道數 | 4路電壓，4路電流。 |
| 線電壓 | 1.0V～2000V。 |
| 相電壓 | 1.0V～1000V。 |
| 電流（選配） |
FR008電流鉗：10mA～10.0A； FR020電流鉗：0.10A～100A； FR050電流鉗：1.0A～1000A； FR300R柔性線圈電流傳感器（帶積分器） 10A～6000A |
| 頻率 | 40Hz～70Hz。 |
| 電力電量參數 | W，VA，Var，PF，DPF，cosφ，tanφ。 |
| 電能參數 | Wh，Varh，Vah。 |
| 諧波 | 有，0～50次。 |
| 總諧波失真 | 有，0～50次，各相。 |
| 模式 | 有。 |
| 暫態記錄組數 | 150組。 |
| 電壓閃變 | 有。 |
| 啟動電流模式 | 有，100秒。 |
| 三相不平衡度 | 有。 |
| 記錄 | 300天(同時記錄20個參數，每5秒記錄1點)。 |
| 小記錄值 | 有，可測一段時間內的小值。 |
| 告警 | 40種不同類型參數選擇，12800組告警日志。 |
| 峰值 | 有。 |
| 截圖容量 | 60個。 |
| 菜單語言 | 中文、英文。 |
| 通訊接口 | USB。 |
| 自動關機 | 在告警/趨勢圖記錄/暫態捕捉模式(等待或者進行中)下，儀器不自動關機。 |
| 在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 | |
| 背光功能 | 有，適合昏暗場及夜間使用。 |
| 儀器質量 | 主機：1.6kg(帶電池)； |
| FR008尖小形電流鉗：168g×4； | |
| FR020圓口形電流鉗：252g×4； | |
| FR050圓口形電流鉗：463g×4； | |
| FR300R 柔性線圈電流傳感器（帶積分器）：280g×4； | |
| 測試線與電源適配器：800g； | |
| 總質量：約10.8kg(含包裝)。 | |
| 電壓測試線長 | 3m。 |
| 電流鉗線長 | 2m。 |
| 工作溫濕度 | -10℃～40℃；80%Rh以下。 |
| 存放溫濕度 | -10℃～60℃；70%Rh以下。 |
| 輸入阻抗 | 測試電壓輸入阻抗為：1MΩ。 |
| 耐壓 | 儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘。 |
| 絕緣 | 儀器線路與護套外殼之間≥10MΩ。 |
| 結構 | 雙重絕緣，帶絕緣防振護套。 |
| 適合安規 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2。 |
1.3.3 儀器精度描述(不包括電流傳感器)
下面的數據是在基準條件下和在理想的電流傳感器(完全線性并且沒有相位移)基礎上的來分別介紹。
| 測量 | 測量范圍 | 顯示分辨率 |
參考范圍內的 誤差 |
| 頻率 | 40Hz～70Hz | 0.01Hz | ±(0.03)Hz |
| 相電壓真有效值 | 1.0V～1000V | 小分辨0.1V | ±(0.5%+5dgt) |
| 線電壓真有效值 | 1.0V～2000V | 小分辨0.1V | ±(0.5%+5dgt) |
| 直流電壓 | 1.0V～1000V | 小分辨0.1V | ±(1.0%+5dgt) |
| 電流真有效值 | 10mA～6000A | 小分辨1mA | ±(0.5%+5dgt) |
| 相電壓峰值 | 1.0V～1414V | 小分辨0.1V | ±(1.0%+5dgt) |
| 線電壓峰值 | 1.0V～2828V | 小分辨0.1V | ±(1.0%+5dgt) |
| 電流峰值 | 10mA～8484A | 小分辨1mA | ±(1.0%+5dgt) |
| 峰值因數 | 1.00～3.99 | 0.01 | ±(1%+2dgt) |
| 4.00～9.99 | 0.01 | ±(5%+2dgt) | |
| 有功功率 | 0.000W～9999.9kW |
小分辨 0.001W |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
|
無功功率 電感性 & 電容性 |
0.000VAR～ 9999.9kVAR |
小分辨 0.001VAR |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| 視在功率 |
0.000VA～ 9999.9kVA |
小分辨0.001VA | ±(1%+3dgt) |
| 功率因數 | -1.000～1.000 | 0.001 |
±(1.5%+3dgt) Cosφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.5 |
|||
| 有功電能 |
0.000Wh～ 9999.9MWh |
小分辨 0.001Wh |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
|
無功電能 電感性 & 電容性 |
0.000VARh～ 9999.9MVARh |
小分辨 0.001VARh |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
| 視在電能 |
0.000VAh～ 9999.9MVAh |
小分辨 0.001VAh |
±(1%+3dgt) |
| 相位角 | -179°～180° | 1° | ±(2°) |
|
Tanφ (VA≥50VA) |
-32.76～32.76 | 小分辨0.001 | φ:±(1°) |
|
位移功率因數 (DPF) |
-1.000～1.000 | 0.001 | φ:±(1°) |
|
諧波比 包含1～50次 (Vrms>50V) |
0.0%～99.9% | 0.1% | ±(1%+5dgt) |
|
諧波角 (Vrms>50V) |
-179°～180° | 1° | ±(3°)諧波1～25次 |
| ±(10°)諧波26～50次 | |||
|
總諧波率 (THD或THD-F)≤50 |
0.0%～99.9% | 0.1% | ±(1%+5dgt) |
|
失真因數 (DF或THD-R)≤50 |
0.0%～99.9% | 0.1% | ±(1%+10dgt) |
| 變壓器K因數 | 1.00～99.99 | 0.01 | ±(5%) |
| 三相不平衡 | 0.0%～ | 0.1% | ±(1%) |
1.3.4 電流鉗特性（選配）
| 電流鉗類型 | 電流真有效值 |
電流真有效值 誤差 |
相位角φ 誤差 |
| FR008電流鉗 | 10mA～99mA | ±(1%+3dgt) | ±(1.5°),Arms≥20mA |
| 100mA～10.0A | ±(1%+3dgt) | ±(1°) | |
| FR020電流鉗 | 0.10A～0.99A | ±(1%+3dgt) | ±(1.5°) |
| 1.00A～100A | ±(1%+3dgt) | ±(1°) | |
| FR050電流鉗 | 1.0A～9.9A | ±(2%+3dgt) | ±(3°) |
| 10.0A～1000A | ±(2%+3dgt) | ±(2°) | |
|
FR300R柔性線圈 電流傳感器 |
10A～199A | ±(1%+3dgt) | ±(3°) |
| 200A～6000A | ±(1%+3dgt) | ±(2°) |
注意：電流鉗與儀表必須對應連接，不能插反，電流鉗同名端方向如下：
FR008、FR020、FR050電流鉗標識箭頭反方向的一面為電流輸入端，即同名端。
FR300R柔性線圈電流傳感器以開口在左邊時的一面為電流同向輸入端，即同名端。
2.包裝
2.1 標準配置
| 編 號 | 名 稱 | 數 量 |
| 1 | 儀器主機 | 1臺 |
| 2 | 儀器背包 | 1個 |
| 3 | 電流鉗（選配) | 共12把(FR008、FR020、FR050各4把) |
| 4 | FR300R柔性線圈電流傳感器（選配) | 4套（柔性線圈與積分器連體設計） |
| 5 | 測試線 | 5條(黃，綠，紅，藍，黑各1條) |
| 6 | 鱷魚夾 | 5個 |
| 7 | 測試探針 | 5個 |
| 8 | 電源適配器 | 1個 |
| 9 | USB數據線 | 1條 |
| 10 | 軟件光盤 | 1個 |
| 11 | 用戶手冊、保修卡、合格證 | 1份 |
2.2 儀器質量
| 編 號 | 名 稱 | 質 量 |
| 1 | 主機 | 2.42Kg(帶電池) |
| 2 | FR008尖小形電流鉗 | 168g×4 |
| 3 | FR020圓口形電流鉗 | 252g×4 |
| 4 | FR050圓口形電流鉗 | 463g×4 |
| 5 | FR300R柔性線圈電流傳感器（帶積分器） | 280g×4 |
| 6 | 測試線/電源適配器 | 800g |
| 7 | 總質量 |
約10.8Kg(含包裝) |
